Website van Gerjan & Tineke Sensoren voor Domoticz kun je kant en klaar kopen maar leuker is het zelf te bouwen. Dat gaat heel makkelijk met de NodeMCU V3 ESP8266. Compleet en goedkoop te kopen via aliexpress.
Wat heb je nodig:

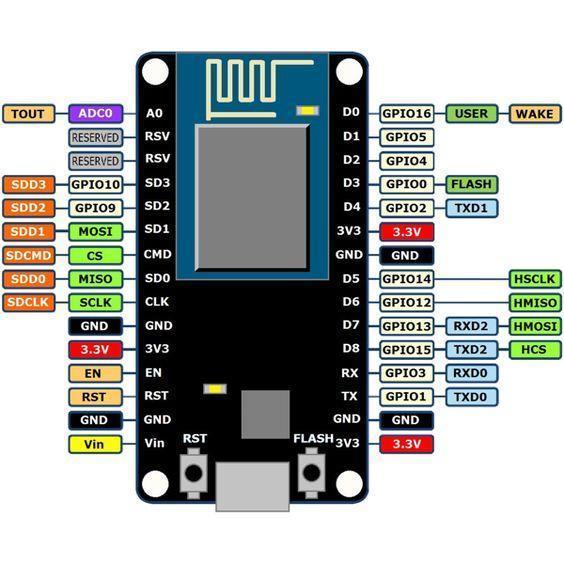

De NodeMCU V3
Een goede dikke micro-USB kabel.
ESP Easy software
Een USB naar COM driver voor de flash software
Het Wifi netwerk SSID en Wachtwoord
Een tablet of telefoon.
Installer de Easy ESP software op de PC en zorg dat de juiste compoort erbij komt. Sluit dan de NodeMCU aan op de PC en start de Easy ESP software. Kies de juiste poort en flash de file xxxx_normal_ESP8266_4M.bin stable versie.
Als dat gebeurt is gedraagt de NodeMCU zich tijdelijk als een webserver die kunt verbinden met WiFi. Zoek bij instellingen van de WiFi de beschikbare netwerken op met een tablet of telefoon.
Zoek netwerk ESP_Easy_0 en verbindt hiermee. Het password is configesp. Na het verbinden komt de tablet waarschijnlijk uit zichzelf met een configuratiepagina. Zo niet, open dan een browser en zie je nog niet ga dan naar 192.168.4.1/setup.
Pas de instellingen aan van de WiFi en ik zet er gelijk een vast ip-adres in.
De NodeMCU V3
Een goede dikke micro-USB kabel.
ESP Easy software
Een USB naar COM driver voor de flash software
Het Wifi netwerk SSID en Wachtwoord
Een tablet of telefoon.
Installer de Easy ESP software op de PC en zorg dat de juiste compoort erbij komt. Sluit dan de NodeMCU aan op de PC en start de Easy ESP software. Kies de juiste poort en flash de file xxxx_normal_ESP8266_4M.bin stable versie.
Als dat gebeurt is gedraagt de NodeMCU zich tijdelijk als een webserver die kunt verbinden met WiFi. Zoek bij instellingen van de WiFi de beschikbare netwerken op met een tablet of telefoon.
Zoek netwerk ESP_Easy_0 en verbindt hiermee. Het password is configesp. Na het verbinden komt de tablet waarschijnlijk uit zichzelf met een configuratiepagina. Zo niet, open dan een browser en zie je nog niet ga dan naar 192.168.4.1/setup.
Pas de instellingen aan van de WiFi en ik zet er gelijk een vast ip-adres in.
Nu de ESP8266 aan Domoticz koppelen
Mijn domoticz zit op ip-adres http://192.168.178.9:8080

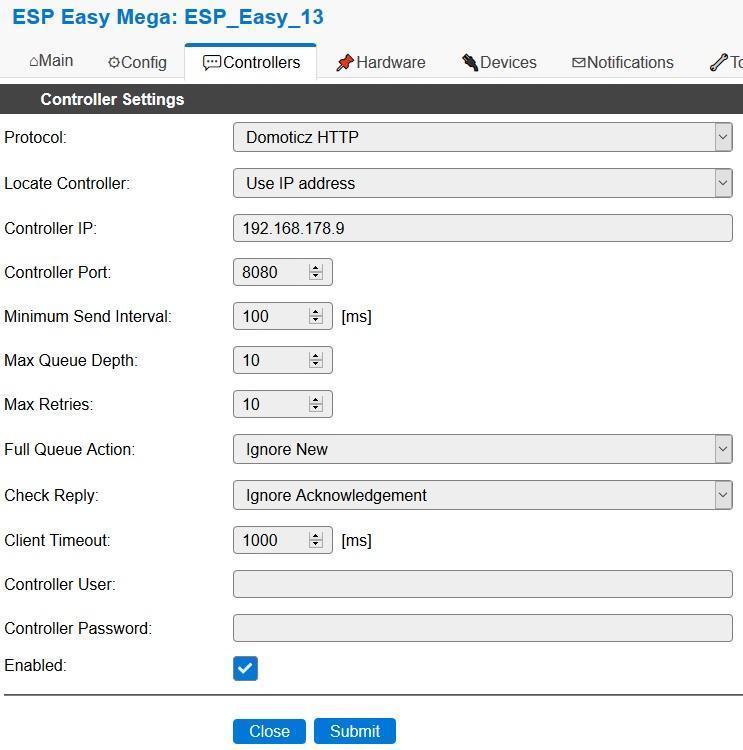

Druk op het tabblad Controllers in de web-interface van de esr8266. Kies bij Protocol voor Domoticz HTTP. Vul daarna je IP-adres en poort in, kruis Enabled aan en druk op Submit en je ESP8266 is klaar.
Ga naar Domoticz kies rechtsboven in het menu Setup voor Hardware. Voeg nu hardware toe van het type Dummy en geef het een logische naam en Enabled de dummy.

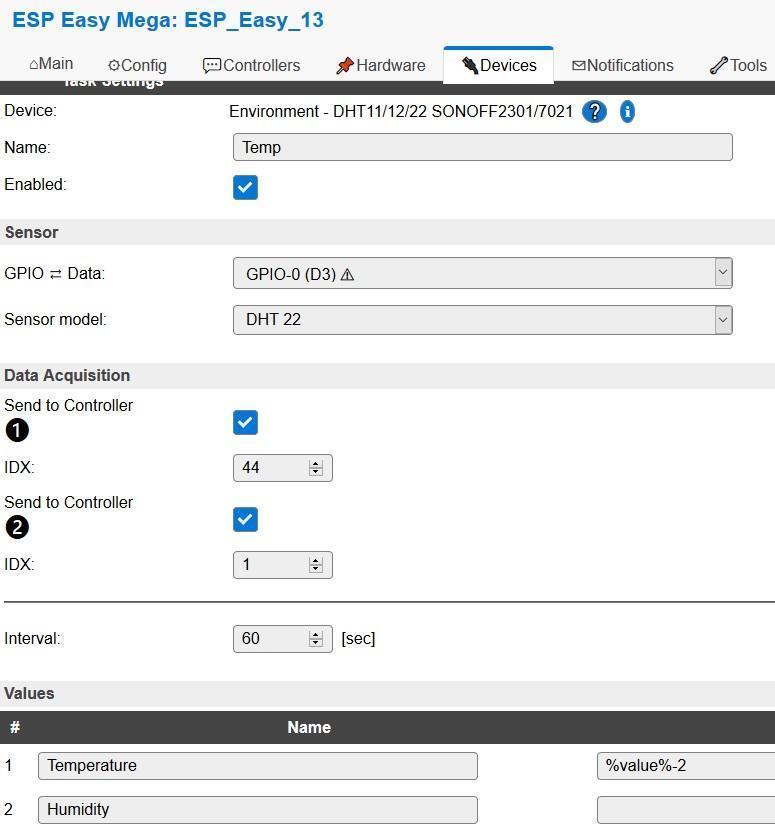

Maak een virtuele sensor naam en snsor type. Ik gebruik de DHT22 een temperatuur en vochtigheid sensor
Op het devices tabblad zie je de sensor verschijen met het idx getal. Deze idx voeg je in de esp8266 toe waarna in domoticz de gestuurde waarden zichtbaar worden.
Mijn domoticz zit op ip-adres http://192.168.178.9:8080
Druk op het tabblad Controllers in de web-interface van de esr8266. Kies bij Protocol voor Domoticz HTTP. Vul daarna je IP-adres en poort in, kruis Enabled aan en druk op Submit en je ESP8266 is klaar.
Ga naar Domoticz kies rechtsboven in het menu Setup voor Hardware. Voeg nu hardware toe van het type Dummy en geef het een logische naam en Enabled de dummy.
Maak een virtuele sensor naam en snsor type. Ik gebruik de DHT22 een temperatuur en vochtigheid sensor
Op het devices tabblad zie je de sensor verschijen met het idx getal. Deze idx voeg je in de esp8266 toe waarna in domoticz de gestuurde waarden zichtbaar worden.
Beschrijving
Ik gebruik sensoren die ik zelf bouw met een hart van ESP8266. Met de juiste firmare kan dit printje naadloos aan Domoticz gekoppeld worden.
Ik gebruik ze voor temperatuur meting en schakelen van lampen en apparatuur.
Ik gebruik ze voor temperatuur meting en schakelen van lampen en apparatuur.
