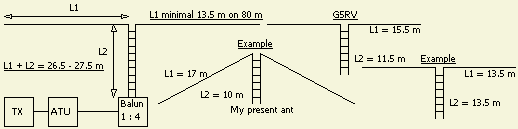

Website van Gerjan & Tineke Jaren lang heb ik op HF gewerkt met onderstaande dipool antenne en een LL tuner.

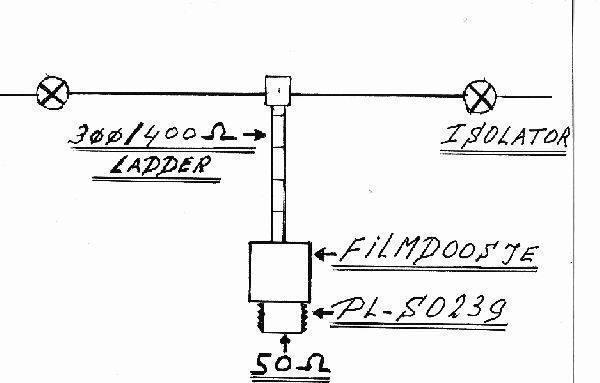

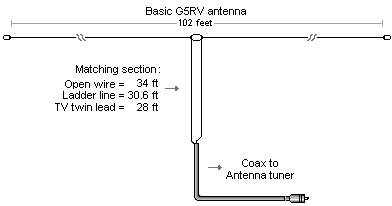

Maten G5RV multiband Antenne voor 10-80mtr
De lengte van de dipool = 2 * 15.60mtr.
De lengte van een homemade kippenladder = 10.30mtr. (400/600ohm)
De lengte van de lintlijn = 9.3mtr. (450ohm)
De lengte van de lintlijn = 8.9mtr. (300ohm)
G5RV voor 10-160mtr = 2*31.25mtr. Lengte lintlijn 450 Ohm =18.6mtr
G5RV voor 10-40mtr = 2*7.75mtr. Lengte lintlijn 300 Ohm = 4.65mtr.
G5RV voor 6mtr = 2* 3.9mtr. Lengte lintlijn 450 Ohm= 2.3mtr.
Maten ZS6BKW multiband Antenne voor 10-80mtr. (Dit is de verbeterde G5RV)
Antenne maten voor 450ohm lintkabel.
De lengte van de dipool = 2 * 13.75mtr.
De lengte van de lintlijn = 12.20mtr.
Antenne maten voor 300ohm lintkabel.
De lengte van de dipool = 2 * 14.05mtr.
De lengte van de lintlijn = 11.20mtr.
De ZS6BKW antenne heeft een goede SWR op 7/14/18/28mhz beter dan 1:2.
Het mantelstroom filter gemaakt van Coax kabel RG58U. De maten zijn 10 Windingen en 11 cm rond.
Aansluiting aan het einde lintkabel = 50ohm.
Opgelet:
Zorg dat aan het einde van de lintkabel voldoende coax RG58U komt, meer dan 5mtr. Dit voor een betere SWR en dat vooral op 80mtr. Verder gebruik geen balun met ringkern of iets dergelijks aan het einde van de lintkabel. Dus rechtstreeks de coax aan de lintlijn... Zorg verder voor een mantelstroom filter. Dit om ongewenste stromen tegen te gaan en zodat deze niet de Transceiver of tuner kunnen bereiken. Veel kant en klare G5RV hebben aan het einde een PVC aansluitng (4cm rond). Echter hier zit in de meeste gevallen niets in. Dit is gewoon de overgang van lint naar coax. Dus even kijken, zoniet dan een mantelstroom filter direct achter de overgang lint-coax plaatsen.
Onderstaande tip komt van Rob PA3EKE. Uitbreiding G5RV EN ZS6BKW voor 160mtr .
De G5RV/ZS6BKW voor 160mtr geschikt maken. Dit doen we door aan beide uiteinden van de dipolen 2 stuks verlengspoelen te plaatsen. Deze zijn 260 uh. gewikkeld van 0.8-1mm koperdraad. Achter de spoelen komt nog 2.50-3.50mtr koperdraad. Dit draad werkt als condensator en brengt de antenne in resonantie op 160mtr. (Loading Coils).We regelen deze af met een Analyzer op 1.850khz. De swr zal onveer 1:2 zijn of beter. De spoel is een sperkring voor 10-80mtr. Het geheel lijkt goed te werken, zonder de andere banden van de G5RV te beinvloeden. De 80mtr. band doet het zelf nog iets beter.
Multiband Dipool Antennes van G5RV en ZS6BKW
Zelfbouw van een HF dipool antenne.
